Modell: Avnillah Class (1912)
Hersteller: Brown Water Navy Miniatures auf Shapeways
Maßstab: 1/700
Material: 3D-Druck (Gray Fine Detail Plastic-Qualität)
Art.Nr.: TCSQ47R6A
Preis: 21,91 €

Das Original

Die beiden 1868-70 gebauten osmanischen Panzerkorvetten der Avnillah-Klasse, Avnillah und Muin-i Zafer, waren Teil eines Neubauprogramms, das zum Ziel hatte die Verluste der osmanische Marine im Krimkrieg (Zehnter Russisch-Türkischer Krieg) auszugleichen und die Marine zu modernisieren. Überwiegend in Frankreich und Großbritannien wurden u.a. eine Reihe von Panzerfregatte- und korvetten gebaut. Die Avnillah-Klasse gehörte zu den kleineren bestellten Einheiten und wurde von den Thames Iron Works in Blackwall, London gebaut. Die Klasse war als Zentralbatterieschiff ausgelegt, hatte aber die Besonderheit, dass jedes der vier schweren 23-cm-Geschütze so aufgestellt war, dass es dank des eingeschnittenen Rumpfs einen relativ großen Feuerbereich nach vorne und hinten hatte - also sowohl, dass vordere, als auch das hintere Paar. Die Klasse hatte ursprünglich eine Brigantine-Segeltakelage als Hilfsantrieb.

Im Russisch-Türkischen Krieg von 1877/78 wurden beide Panzerkorvetten zum Landzielbeschuss zur Unterstützung der Armee eingesetzt. Nach dem Krieg wurden 1878 beide Schiffe aufgelegt und waren im Türkisch-Griechischer Krieg 1897 nicht einsatzfähig. Deshalb wurden beide Schiffe 1903-06 von der italienischen Werft Ansaldo in Istanbul modernisiert, wobei sie einen Kommandoturm, neue Brücke und eine neue Bewaffnung erhielten. Die Kessel wurden ersetzt. Die Takelage war schon zuvor auf einen Mast reduziert worden. Sie hatten aber immer noch nur begrenzten Gefechtswert und wurden ab 1910 nur noch als stationäre Wachschiffe verwendet. Avnillah wurde am 24. Februar 1912 im Italienisch-Türkischen Krieg von dem italienischen Panzerkreuzer Giuseppe Garibaldi in der Schlacht von Beirut versenkt. Dabei starben 58 Mann der Besatzung und 108 wurden verwundet. Ihr Schwesterschiff Muin-i Zafer wurde im gleichen Krieg nach Port Said geschickt, wo ihre Bewaffnung ausgebaut und an Land zur Verteidigung des Hafens aufgestellt wurde. Nach dem Krieg wurde sie Torpedoschulschiff in Istanbul, 1920 Wohnschiff in Izmit und 1928 U-Bootdepotschiff in Erdek. 1932 wurde sie außer Dienst gestellt und 1934 in Erdek abgewrackt.

Die Panzerkorvetten der Avnillah-Klasse waren 71,9 m lang, 10,9 m breit und verdrängten 2362 t. Der Antrieb bestand aus zwei Kesseln und einer Dampfmaschine mit 2200 PS, womit ursprünglich 12 kn erreicht wurden. Die Besatzung bestand 1906 aus 200 Mann.

Bewaffnung (1906)
4 x 15 cm L/40
6 x 7,5cm
10 x 5,7 cm
2 x 4,7 cm

Der Bausatz

Brown Water Navy Miniatures ist dabei die Modelle der osmanischen Schiffe zu überarbeiten. In diesem Zusammenhang sind auch zwei neue Varianten der Avnillah-Klasse erschienen: die ursprüngliche Version und die hier besprochene Version nach dem Umbau 1906. Shapeways hat inzwischen eine neue Druckqualität im Angebot - Gray Fine Detail Plastic - und gleichzeitig die Preise für das ältere Smooth Fine Detail Plastic drastisch erhöht. Deshalb testete ich die neuen Qualität.

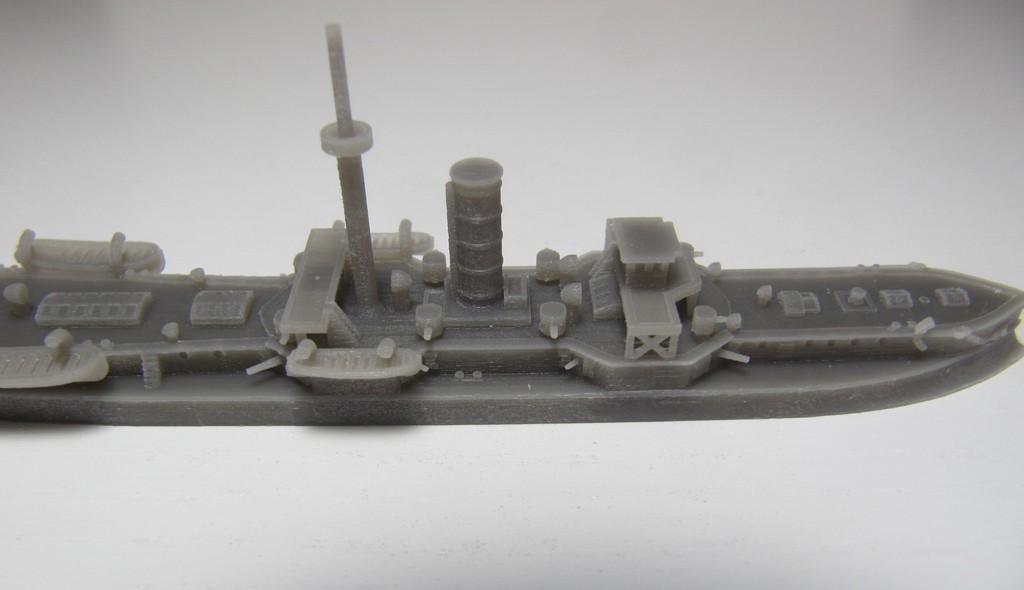

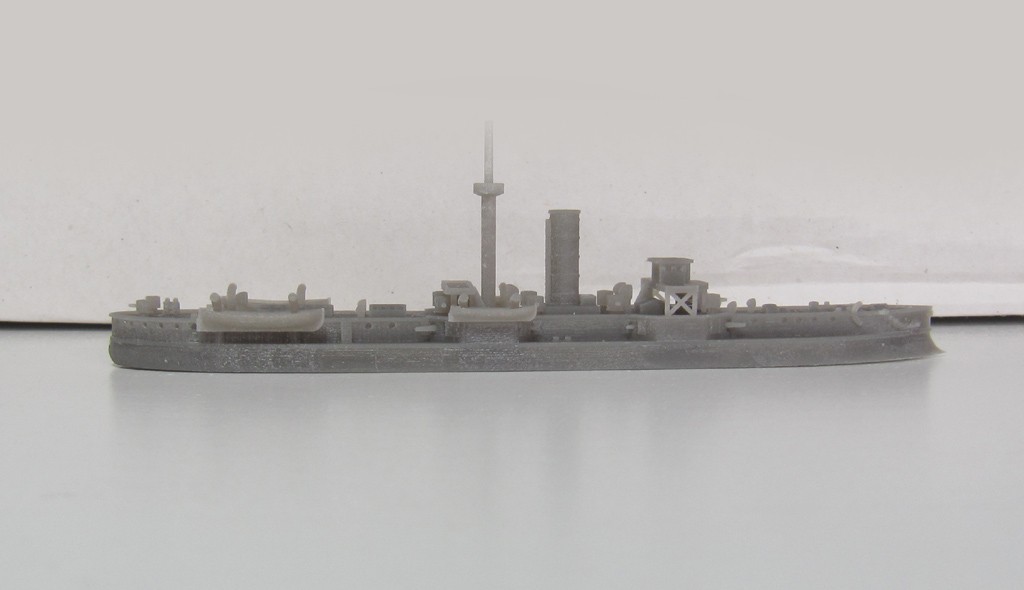

Das Modell besteht - wie bei Brown Water Navy Miniatures üblich - nur aus einem Teil. Aufbauten, Geschütze, Beiboote etc. sind alle am Rumpf angedruckt. Der Rumpf scheint von den Abmessungen richtig zu sein - abgesehen von der Breite mittschiffs, die durch die geraden Rumpfseiten zu schmal ist (die Rumpfseiten müssten von oben gesehen etwas gebogener sein). Bei der Form des Hecks bin ich mir unsicher, eventuell war es bogenförmiger ohne den Absatz auf dem Hauptdeck.

Bei meinem Exemplar ist eine der Ankerflunken abgebrochen. Die leichten Geschütze sind relativ massiv. Ich bin mir auch in Bezug auf das Aussehen und Aufstellung der leichten Geschütze unsicher. Die Zeichnung in The Ottoman Steam Navy 1828-1923 und die Fotos stimmen nicht überein, eventuell gab es hier Modifikationen und Abweichungen von der oben angegebenen Bewaffnung. Die Schutzschilde sind auf jeden Fall etwas zu groß. Die Beiboote sind sehr gut gemacht und deutlich besser als bei älteren Modellen es gleichen Designers. Die Davits würde ich aber austauschen. Das würde ich auch mit dem Mast machen, bei dem noch eine Rah und die Gaffel ergänzt werden muss. Auch die Abstützungen der achteren Brücke kann man ergänzen (und eventuell die der vorderen Brücke durch Fotoätzteile ersetzten), genauso den Kompass auf dem Peildeck. Auf den meisten Fotos sieht man auf den Brückenflügel mit Persenning bespannte Reling.

Noch etwas zu der Druckqualität: auf den ersten Blick wirkt sie besser. Aber Shapeways hat immer noch die gleichen Anforderungen an die Dicke der Teile, so dass die Teile wahrscheinlich dicker ausfallen als eigentlich notwendig. Insbesondere an den Rumpfseiten sieht man eine feine Schichtung. Hier sollte man vielleicht leicht nachschleifen.

Da nur ein Teil beiliegt, gibt es natürlich keine Anleitung. Auf den Fotos wirkt der graue Anstrich relativ hell.

Quellen

• The Ottoman Steam Navy 1828-1923 von Bernd Langensiepen und Ahmet Güleryüz, London, 1995
• Avnillah-class ironclad (Wikipedia)
• The Red-Shirted Scourge of the Ottomans (laststandonzombieisland)
• Conway’s All the world’s fighting ships 1860-1905 von Robert Gardiner (Herausgeber), London, 1979

Fazit

Das neue Modell der osmanischen Panzerkorvette der Avnillah-Klasse sollte eine gute Grundlage für den Bau eines Modells im Maßstab 1/700, wenn man z.B. Davits, Masten und wahrscheinlich auch die leichten Geschütze verfeinert. Das Modell ist

empfehlenswert

Lars
