Yacare Scale Models: chilenisches Patrouillenschiff Cabo Odger (1/700)


Modell: OPV 80 Cabo Odger
Hersteller: Yacare Scale Models
Maßstab: 1/700
Material: Resin, Polystyrol (Spritzguss)
Art.Nr.: SML28-7000
Preis: 42,84 $ (inkl. Mehrwertsteuer im eBay-Shop von Yacare Scale Models)

Das Original

Das chilenische Patrouillenschiff Cabo Odger (OPV 84) ist das vierte Schiff der OPV-80-Klasse im Dienst der chilenischen Marine. Das Design beruht auf dem OPV-80-Entwurf von Fassmer und wird auch Patrullero de Zona Marítima (PZM) genannt. Die Schiffe sind für die Überwachung der ausschließliche Wirtschaftszone gedacht sowie zum Fischereischutz und Kampfeinsätze "niedriger Intensität".  Bisher wurden 2005-17 vier Schiffe für die chilenische Marine (Piloto Pardo, Comandante Toro, Marinero Fuentealba, Cabo Odger) und drei für die kolumbianische Marine (20 de Julio, 7 de Agosto, Victoria) gebaut. Zwei weitere Schiffe sind für die chilenische Marine geplant.

Es gibt einige Unterschiede innerhalb der Klasse. Die ersten beiden chilenischen Schiffe haben eine 4-cm-L/70-Bofors-Geschütz, die letzten beiden ein 7,62 cm-L/62-OTO-Melara, das auch auf einem erhöhten Aufbau vor der Brücke aufgestellt ist. Die kolumbianischen Schiffe haben unterschiedliche Geschütze: die ersten beiden 4-cm-Geschütze in jeweils unterschiedlichen Türmen und Victoria ein 7,62-cm-Geschütz in dem neuen eckigen Turm auf dem Backdeck. Außerdem gibt es Unterschiede bei den Masten zwischen den chilenischen und kolumbianischen Schiffen. Cabo Odger erhielt spätestens 2021 einen vergrößerten Mast mit gitterartiger Struktur. Außerdem gibt es Unterschiede bei den leichten Geschützen und Satellitenantennen. Die Klasse verfügt über einen Hubschrauberhangar. Die chilenische Marine verwendet Eurocopter AS365 Dauphin und MBB Bo-105, die kolumbianische Marine Bell 412 und MBB Bo-105.

Das Design wurde auch versucht an andere südamerikanische Marine zu verkaufen, darunter Argentinien und Honduras - allerdings bisher nicht erfolgreich. Die chilenische Marine plant zwei weitere Schiffe. Die kolumbianische Marine hat stattdessen  ein vergrößerten, eigenen Entwurf, den Patrullero Oceánico Colombiano (POC/OPV-93C) bestellt. Fassmer hat den OPV-80 zum OPV-86 weiter entwickelt. Von diesem größeren Entwurf wurden bisher vier Schiffe der Potsdam-Klasse für die deutsche Bundespolizei gebaut, zwei weitere sind geplant. Außerdem werden vier Schiffe des OPV-86-Entwurfs für Singapur gebaut.

Cabo Odger ist 80,6 m lang, 13,0 m breit und verdrängt 1772 t. Der Antrieb erfolgt durch zwei Dieselmotoren mit 5470 PS, womit 21 kn erreicht werden. Die Besatzung setzt sich aus 62 Personen zusammen. Als Bewaffnung ist ein 7,62-cm-OTO-Melara-Geschütz und zwei 1,27-cm-Maschinengewehre vorhanden. Es kann ein Bordhubschrauber mitgeführt werden.

Cabo Odger wurde 2016-17 von Astilleros y Maestranzas de la Armada (ASMAR) in Talcahuano gebaut. Sie dient zur Überwachung der Vierten Marinezone im Norden Chiles vom Heimathafen Iquique aus.

Der Bausatz

Yacare Scale Models ist ein chilenischer Anbieter von Resinbausätzen, die 3D-gedruckt werden. Der Hersteller bietet Schiffe, U-Boote, Flugzeuge, Hubschrauber und Fahrzeuge an, sowohl auf einer eigenen Seite als auch auf eBay (bisherige Erfahrung: die Preise für die Bausätze auf der eigenen Seite des Herstellers sind geringer, aber sind sie auch nicht versteuert, so dass beim Import entsprechende Gebühren hinzu kommen. Der Versand auf eBay ist billiger, hier kommen auch keine zusätzlichen Gebühren hinzu, da die Artikel bereits versteuert sind. Der Versand über die eigene Seite des Herstellers erfolgte über UPS, deren Gebühren für die Bearbeitung der Verzollung höher als bei DHL sind). Die meisten Bausätze stellen Ausrüstung des chilenischen Marine, Luftwaffe und Armee da, es gibt aber auch einige andere Bausätze, u.a. von britischen, türkischen und US-amerikanischen Schiffen. Außerdem waren einige der chilenischen Schiffe früher in Diensten anderer Marinen, z.B. der französischen und niederländischen.

Von der OPV-80-Klasse bietet Yacare Scale Models im Maßstab 1/700 bisher nur die Cabo Odger an. Im Maßstab 1/350 und 1/200 auch die Commandate Toro mit dem frühen Mast und einem 4-cm-Geschütz auf der Back. Cabo Odger ist auch im Maßstab 1/144 und 1/72 erhältlich. Der Bausatz im Maßstab 1/700 ist als Wasserlinienmodell ausgelegt und stellt den Bauzustand ab (spätestens) 2021 mit dem modifizierten Mast dar.

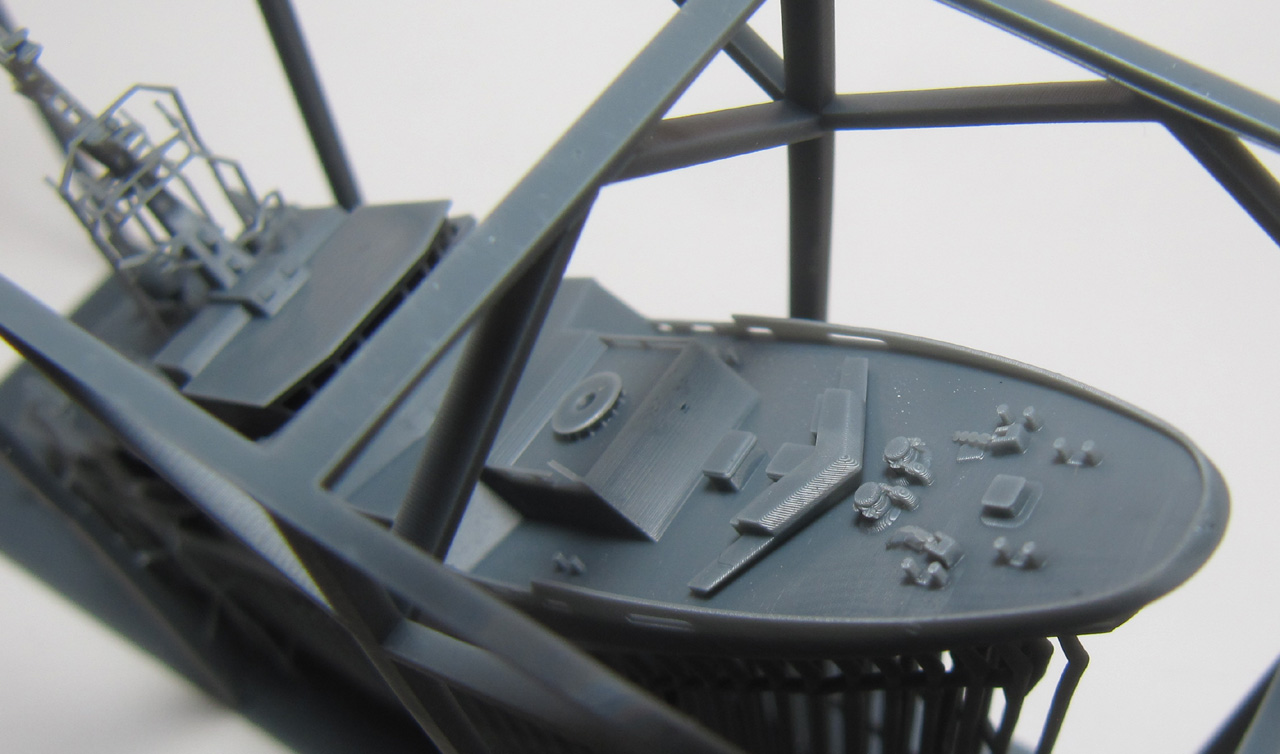

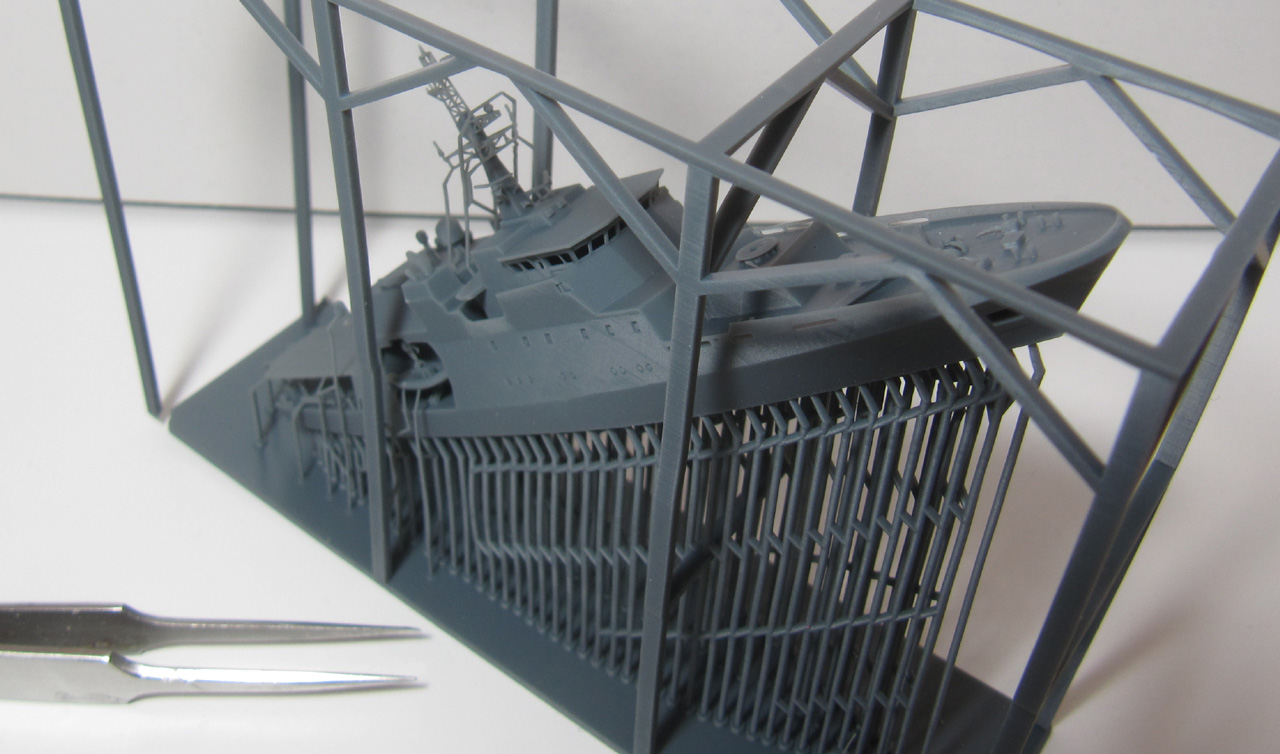

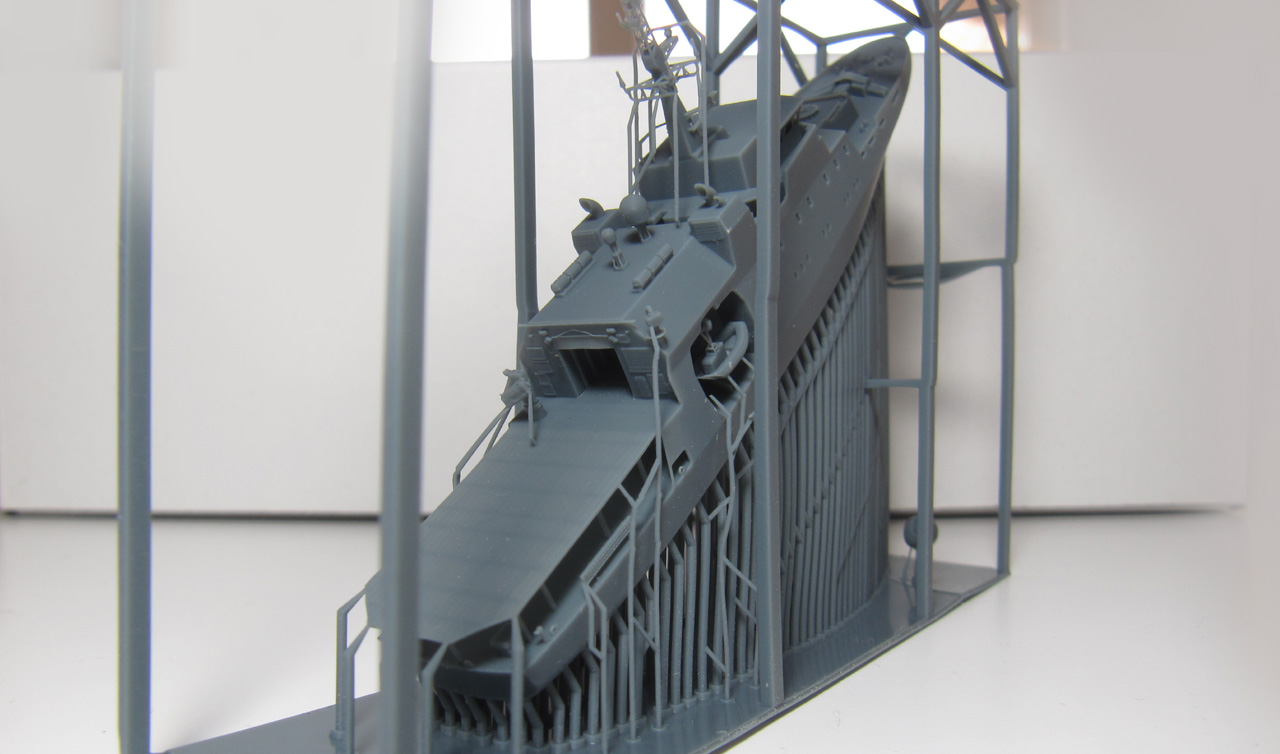

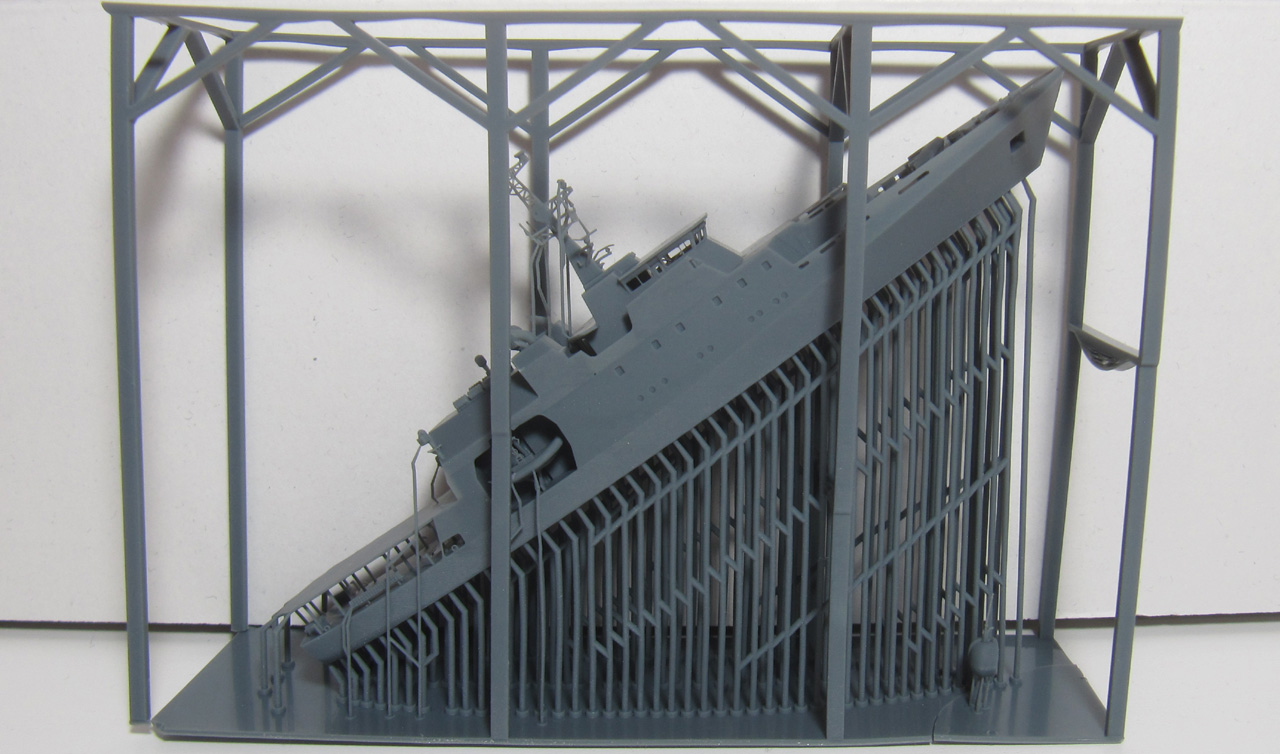

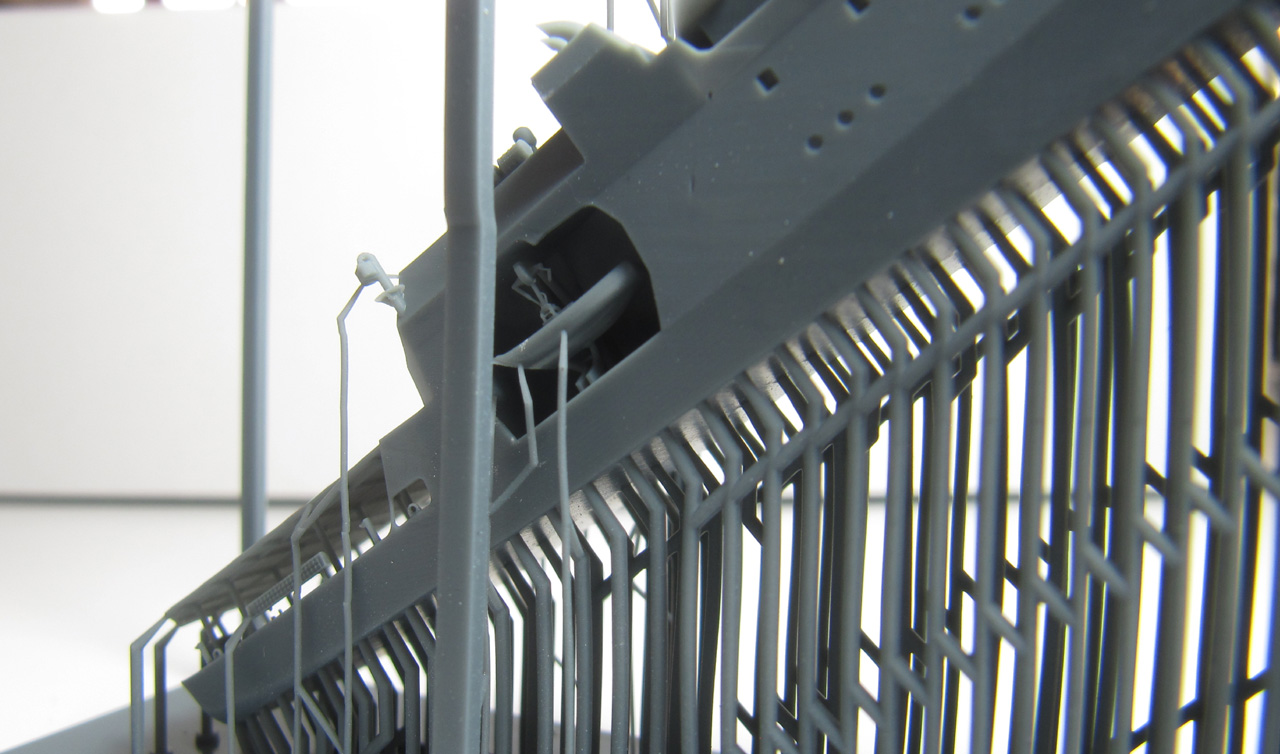

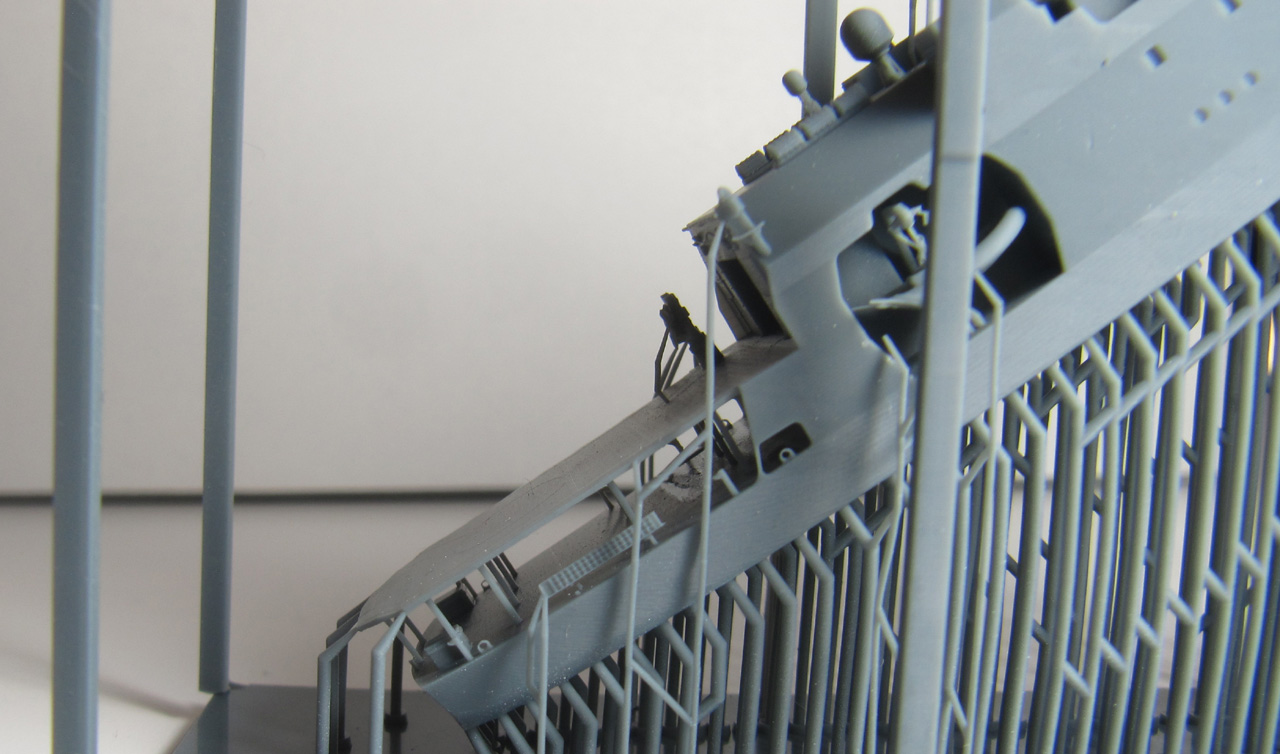

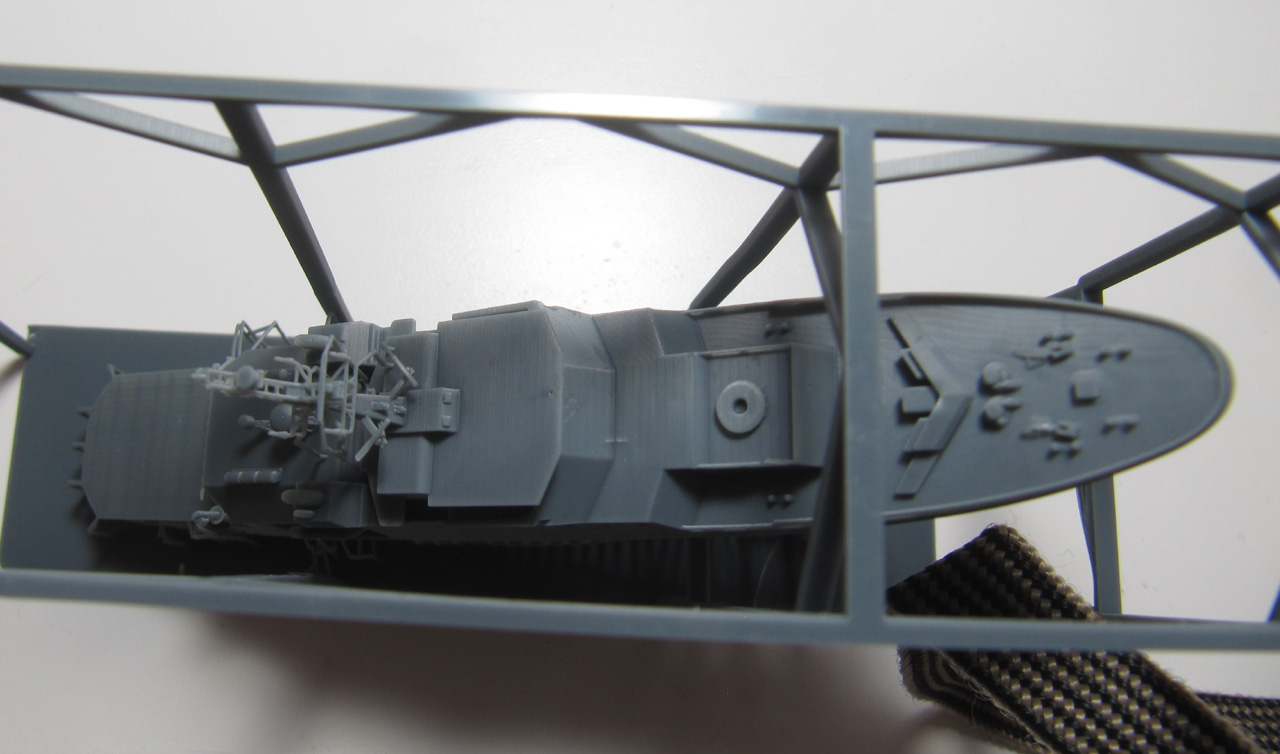

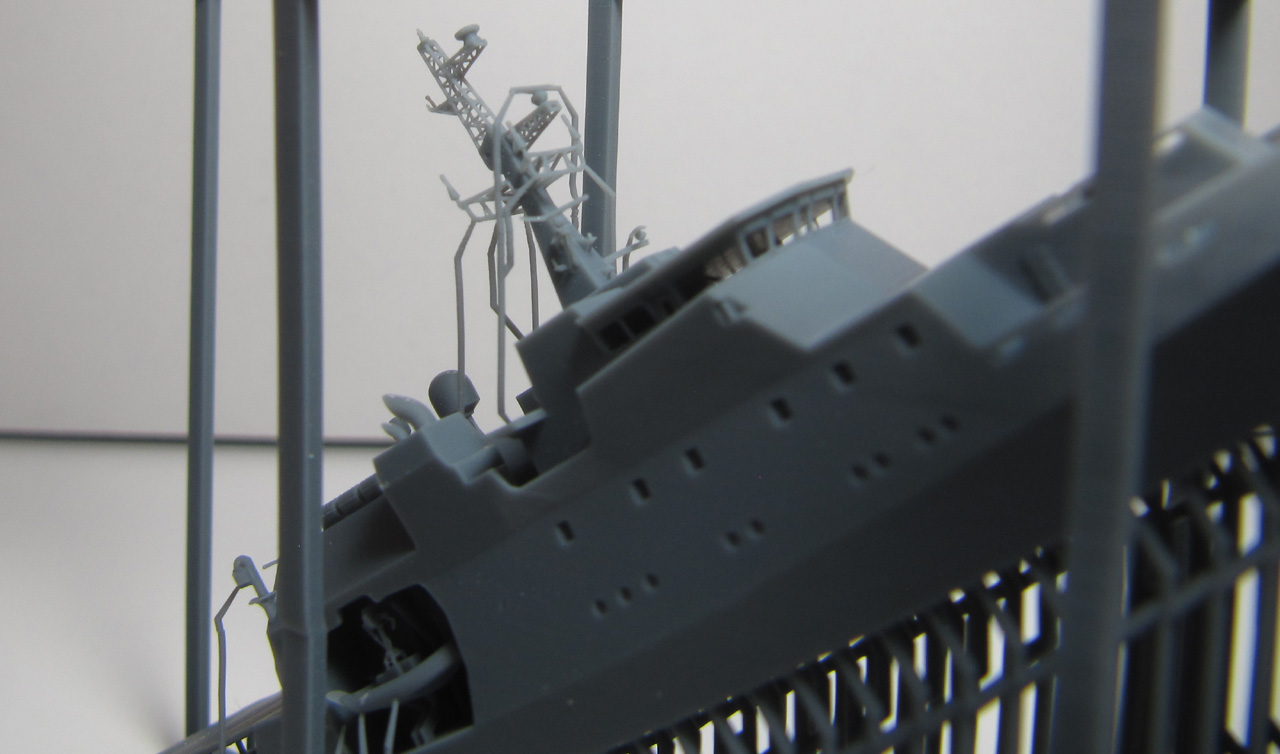

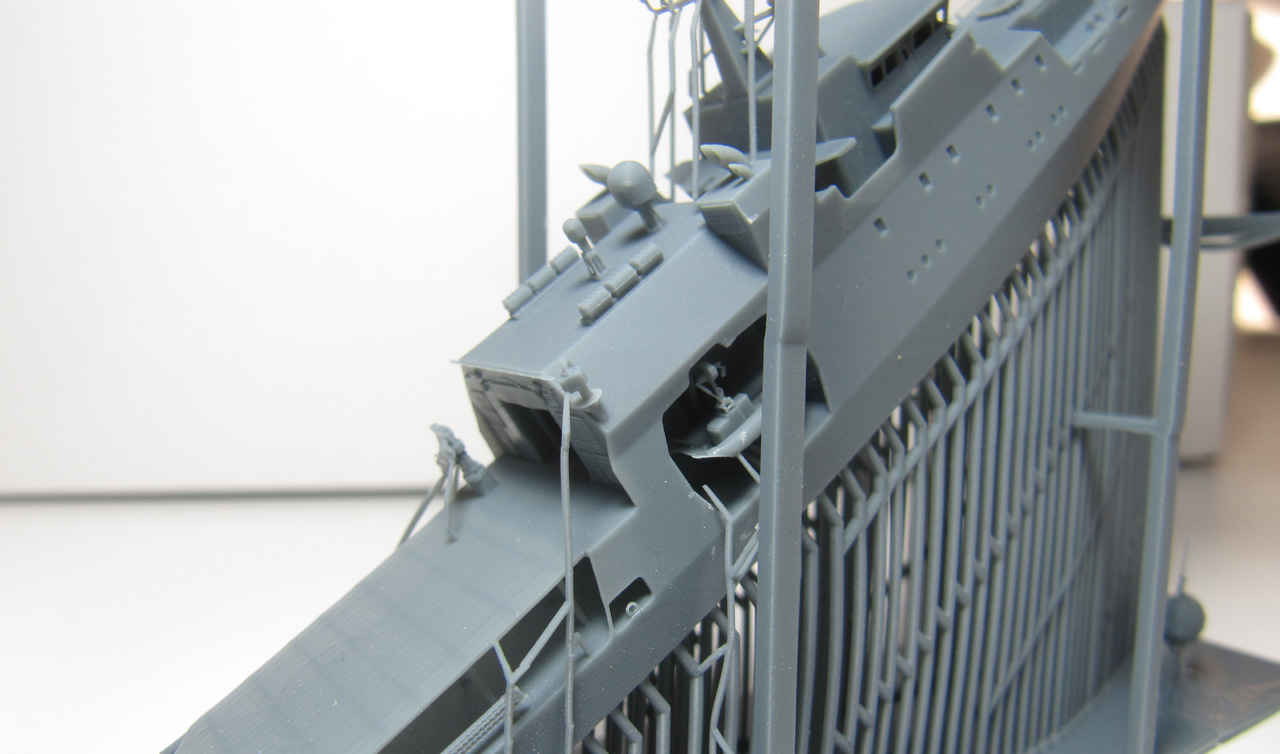

Der Rumpf ist komplett mit Aufbauten und Mast als ein Teil gedruckt. Der Druck ist von sehr hoher Qualität. Die Brückenfenster sind offen dargestellt, genauso der Hangar. Auch der Bereich unter dem Hubschrauberdeck ist gut detailliert, genauso die beiden Beibootbuchten. Auch der Mast ist sehr gelungen. Bei meinem Exemplar gibt es nur bei dem Beiboot auf der Steuerbordseite ein Problem: hier ist der hintere Teil der Schwimmer nicht richtig ausgeformt.

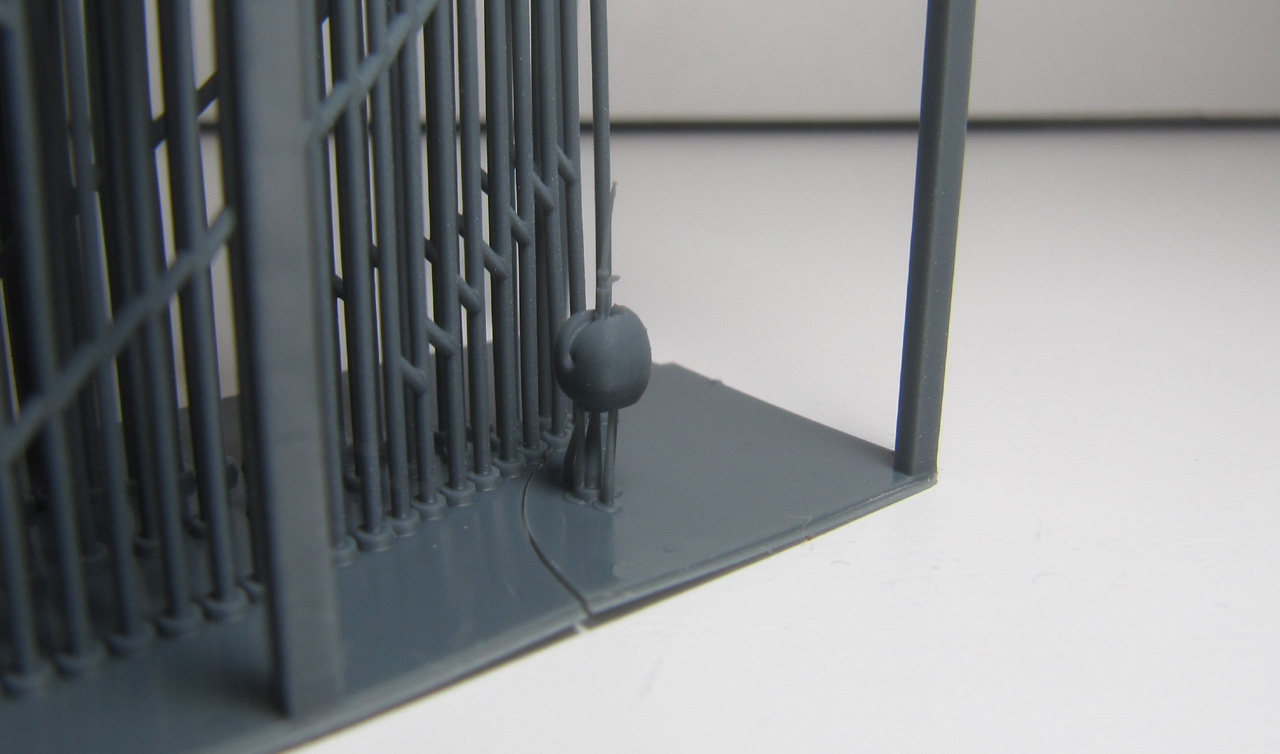

Als einziges weiteres Teil, das noch im Bausatz enthalten ist, findet man ein 7,62-cm-Geschütz von OTO Melara. Dessen Rohr ist liegt verbogen, was sich hoffentlich leicht korrigieren lässt.


Es liegt kein Hubschrauber bei. Ich habe bisher Fotos von Eurocopter AS365 Dauphin und MBB Bo-105 an Bord der Cabo Odger gefunden - aber als sie noch den ursprünglichen Mast hatte. Die chilenische Marine verfügt auch über Eurocopter AS532 Cougar und Airbus H125. Es liegen auch keine Fotoätzteile bei, so dass man sich welche z.B. für die Sicherheitsnetze am Hubschrauberdecker besorgen muss. Auf dem Hangar sind zwei 1,27-cm-Maschinengewehre mit Schilden angebracht, die man auch selbst ergänzen muss.

Die Anleitung

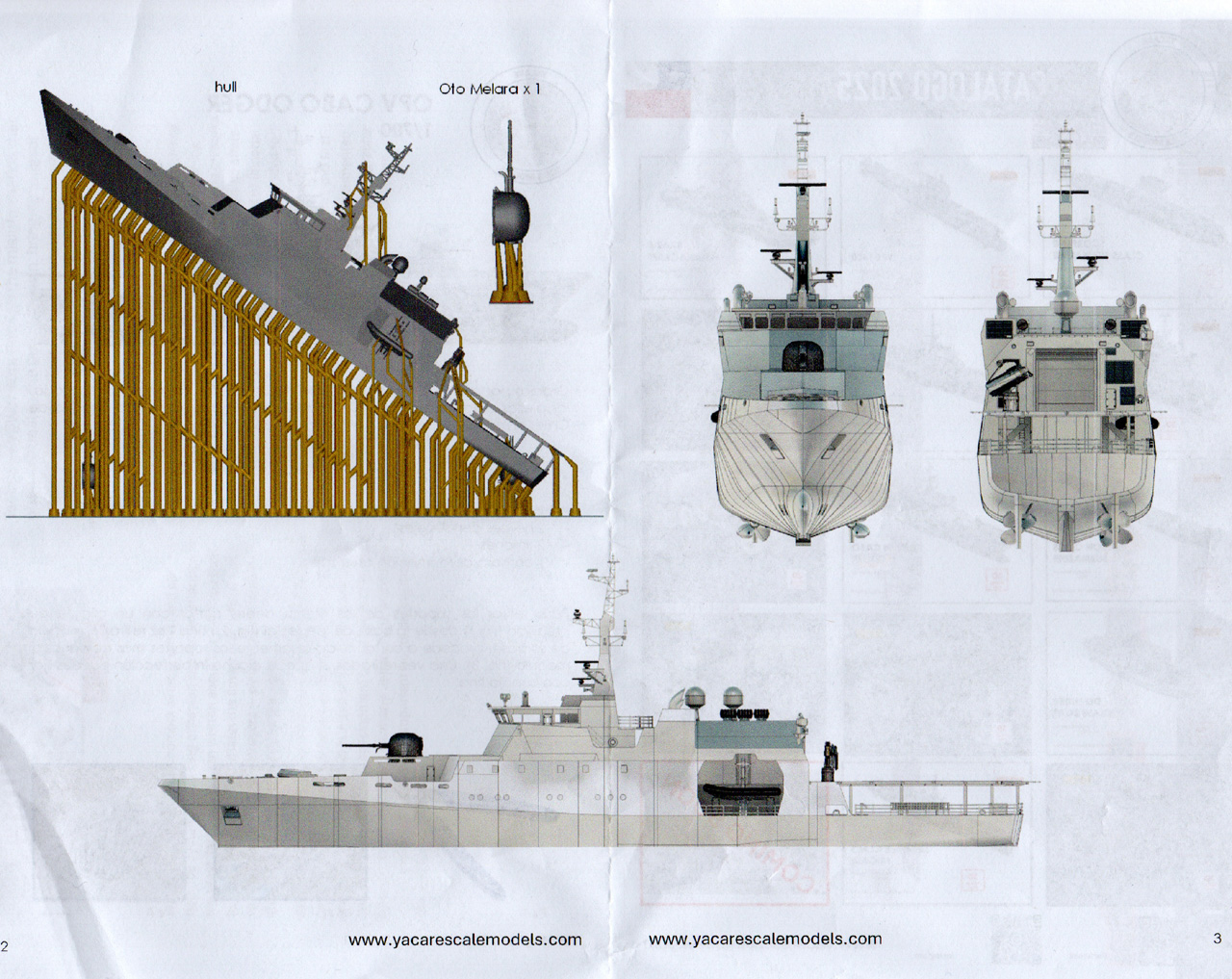

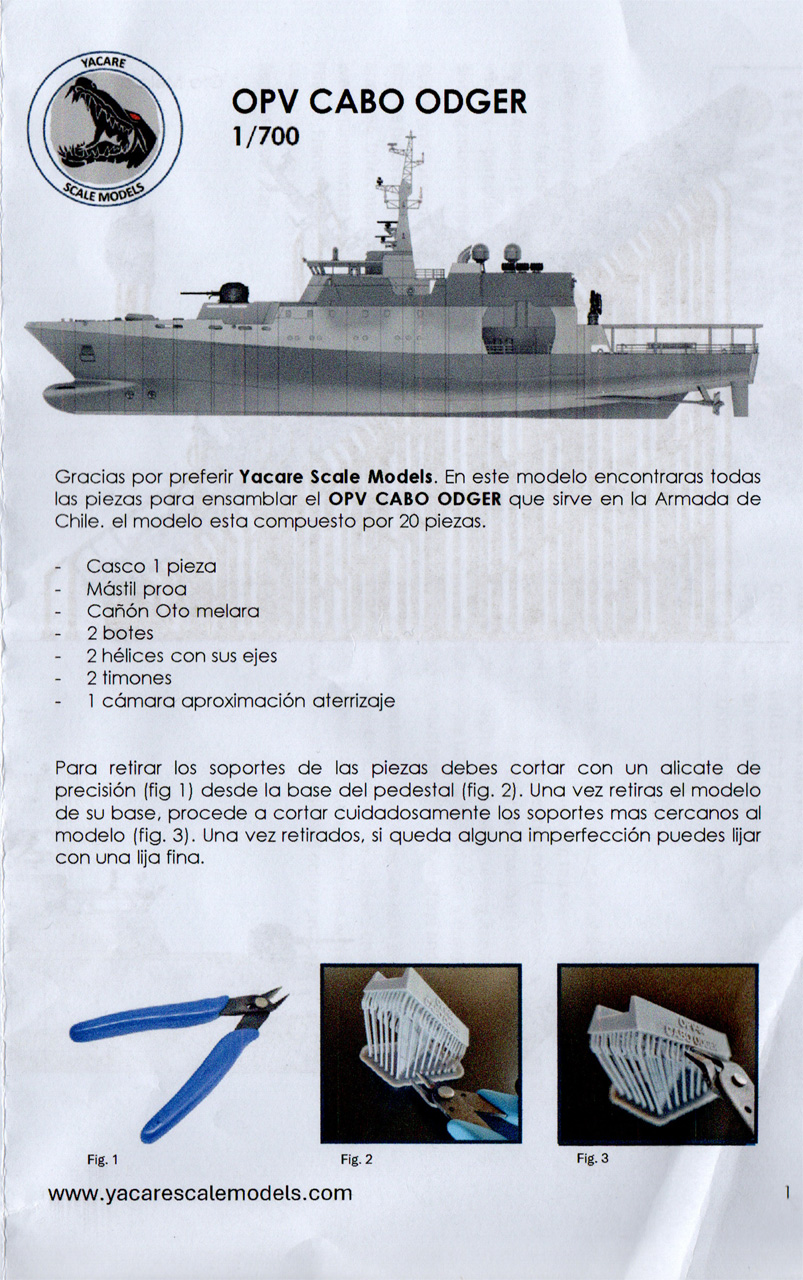

Die Anleitung besteht aus kurzen Angaben in Spanisch mit einer Teileliste (passt aber nicht zu dem Bausatz im Maßstab 1/700) und Zeichnungen des Modells (hier richtig für den Bausatz im Maßstab 1/700). Der Zusammenbau sollte einfach sein. Es gibt keine Angaben für die Bemalung, hier muss man sich an Fotos orientieren. Es liegen auch keine Abziehbilder für die Kennnummern und die Markierungen des Hubschrauberdecks bei. Die Bemalung dürfte etwas herausforderender sein, insbesondere in den Beibootbuchten.


Der Bausatz passt so nur die Cabo Odger selbst. Am ähnlichsten ist noch Marinero Fuentealba mit dem gleichen Geschütz, die allerdings auf allen Fotos, die ich bisher gefunden habe, noch den alten Mast hat.

Quellen

Fazit

Der Bausatz des chilenischen Patrouillenschiffs Cabo Odger von Yacare Scale Models zeichnet sich überwiegend durch sehr gute Qualität und Detaillierung aus. Bei meinem Exemplar ist eines der Beiboote nicht voll ausgedruckt. Fotoätzteile und Abziehbilder muss man aus anderen Quellen ergänzen. Der Hersteller kündigt weitere Bausätze im Maßstab 1/700 an. Insgesamt ist der Bausatz

alt sehr empfehlenswert


Lars
