YG Models: russische Fregatte Dagestan (Projekt 11661K) (1/700)


Modell: Russian Navy 11661K Gepard-class frigate
Hersteller: YG Model
Maßstab: 1/700
Material: Resin (Guss, 3D-Druck), Fotoätzteile, Messingrohr, Abziehbilder
Art.Nr.: YM20007
Preis: 60 - 70 €

Das Original

Die russische Fregatte Dagestan (Дагестан) ist eines von zwei Schiffen des Projekts 11661K, die von 1990-2012 für die russische Marine gebaut wurden. Die Klasse wird auch Gepard-Klasse genannt. Die Klasse sollte auf das Projekt 1151 (Koni-Klasse) und das Projekt 1124 (Grisha-Klasse) folgen. Man findet sowohl die Aussagen, dass die Klasse, wie die Koni-Klasse, für den Export gedacht war, als auch, dass sie als Patrouillenschiff für die sowjetische Marine vorgesehen war. Die ersten beiden Einheiten des Projekts, als Projekt 11660 bzw. 11661 bezeichnet, wurden nicht fertig gestellt. Die zwei Schiffe, die für die russische Marine fertig gestellt wurden - Tatarstan und Dagestan - wurden als Projekt 11661K nach einem modifizierten Entwurf gebaut, wobei die zehn Jahre nach der Tatarstan in Dienst gestellte Dagestan noch einmal stark verbessert wurde. Diese Fregatten gehören zu der Generation von russischen Schiffen, die noch in der Zeit der Sowjetunion begonnen wurden und dann nach sehr langen Bauzeiten in kleiner Stückzahl fertig gebaut wurden.

Dagestan unterscheidet sich von Tatarstan in zahlreichen Punkten: ihre Aufbauten und Masten wurden modifiziert, um die Radarsignatur zu reduzieren, u.a. erhielt sie statt einem Gittermast einen verkleideten Mast und die Außenseiten am Brückenaufbau wurden bis zur Brücke hochgezogen. Auch die Bewaffnung wurde modifiziert: statt zwei Vierfachstartern für Uran-Anti-Schiffsraketen kam ein Achtfach-Kalibr-Senkrechtstarter für Anti-Schiffsraketen und Marschflugkörpern an Bord. Der Osa-Flugabwehrraketenstarter und die AK-630-Nahbereichsabwehrkanonen wurden durch ein Palash-Palma-Nahbereichsabwehrsystem ersetzt. Bei beiden Schiffen fehlt eine U-Jagd-Bewaffnung, die für die ursprüngliche Projekt 11660- und 11661-Varianten vorgesehen war. Sie wurden deshalb von Wachschiff zu Raketenschiff umklassifiziert. Es wurden noch diverse andere Varianten entwickelt und zum Export angeboten, wobei nur für die vietnamesische Marine vier Schiffe des Projekts 11661E in zwei Untervarianten - Anti-Schiffs- bzw. U-Jagd-Variante - 2007-17 gebaut wurden. Diese Schiffe unterscheiden sich deutlich von den russischen Schiffen, u.a. durch andere Radaranlagen und das Vorhandensein eines Hubschrauberhangars- und decks.

Dagestan ist 102,1 m lang, 13,2 m breit und verdrängt 1805 t. Der Antrieb besteht aus einem Dieselmotor mit 8000 PS und zwei Gasturbinen mit zusammen 30.000 PS, womit 28 kn erreicht werden. Die Besatzung besteht aus 94-120 Personen.

Bewaffnung
1 x 7,6 cm AK-176-Geschütz
2 x 1,45 cm MTPU-Maschinengewehre
1 Achtfach-3S14 UKSK 3K14-Kalibr NK-Senkrechtstarter (für 3M14T-Marschflugkörper und 3M54T-Anti-Schiffsraketen)
1 Palash-Palma-Nahbereichsabwehrsystem (8 9M340E-Flugabwehrraketen und zwei sechsrohrige 3 cm-Kanonen)

Dagestan wurde 1990-2012 von der JSC Zelenodolsk-Werft inZelenodolsk gebaut - eine Bauzeit von mehr als 20 Jahren! Sie gehört zur 250. Gardeabteilung der 106. Küstenvorfeldbrigade mit Heimathafen Machatschkala als Teil der russischen Flottille im Kaspischen Meer.  Am 7. Oktober 2015 bombardierte sie zusammen mit den drei Korvetten Grad Swijaschsk, Uglitsch und Weliki Ustjug des Projekts 21631 als Teil der russischen Intervention in den syrischen Bürgerkrieg Ziele in Syrien mit 3M14T-Marschflugkörpern - der Angriff erfolgte aus einer Entfernung von über 1500 km. Eventuell feuerte sie am 20. November 2015 weitere Marschflugkörper auf Ziele in Syrien ab.

Der Bausatz

Der chinesische Kleinserienhersteller YG Models bietet im Maßstab 1/700 u.a. eine größere Zahl von Bausätzen von Schiffen der sowjetischen bzw. russischen Marine an. Die neueren Bausätze bestehen aus einer Mischung aus gegossenen und gedruckten Resinteilen, Fotoätzteilen, Drehteilen und Abziehbilder. Viele der Bausätze sind aber auch sehr teuer. Eines der neueren Bausätze ist der hier vorgestellte Bausatz der russischen Fregatte Dagestan.

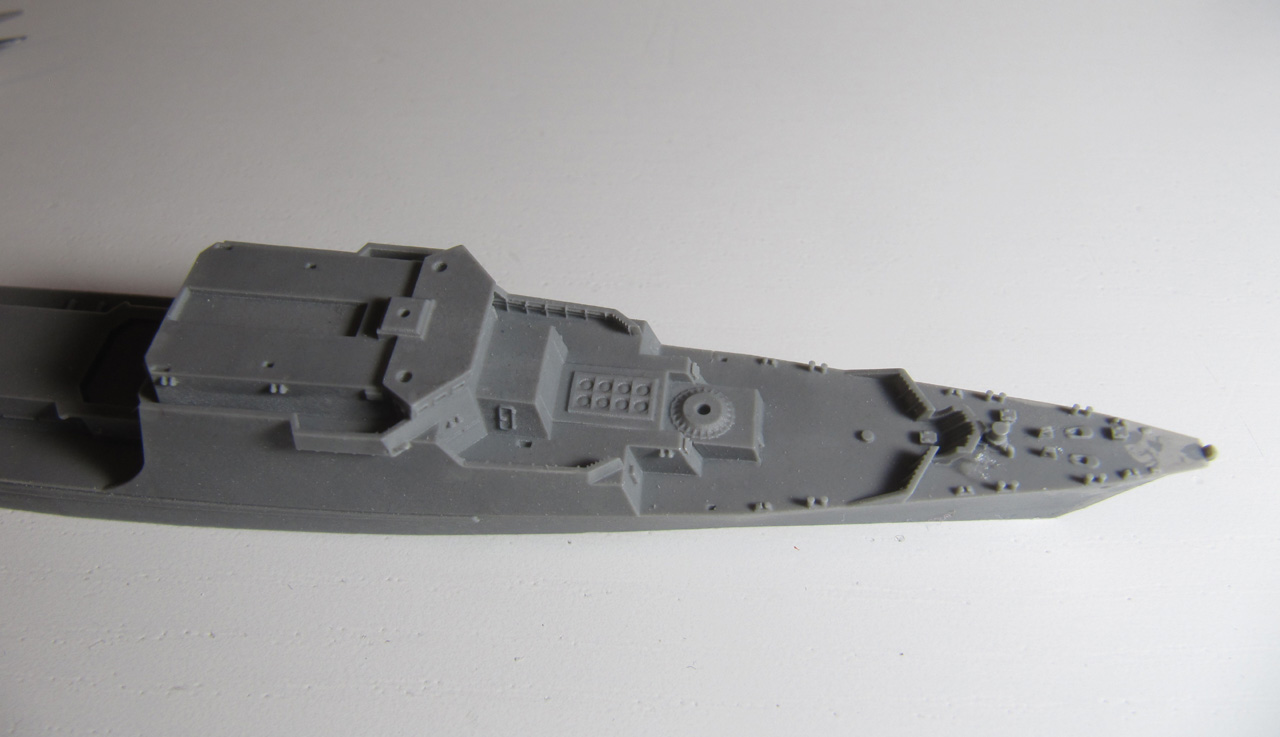

Der Rumpf ist mit dem Großteil der Aufbauten aus einem Stück gegossen. Der Rumpf ist abgesehen von einer etwas zu geringen Breite von den Abmessungen und Formen vorbildgetreu. Die Gussqualität und die Detaillierung ist gut, die Wasserlinie ist sehr sauber abgeschliffen. Lediglich die Schanzkleider sind vielleicht etwas dick.


Die Teile sind sehr sauber verpackt und mit Schaumstoff abgesichert. Hier als Beispiel die Verpackung der kleineren gegossenen und gedruckten Resinteile:

Als Gussteile ist der Block mit dem Mast sowie der Schornstein enthalten. Auch diese Teile sind gut detailliert.

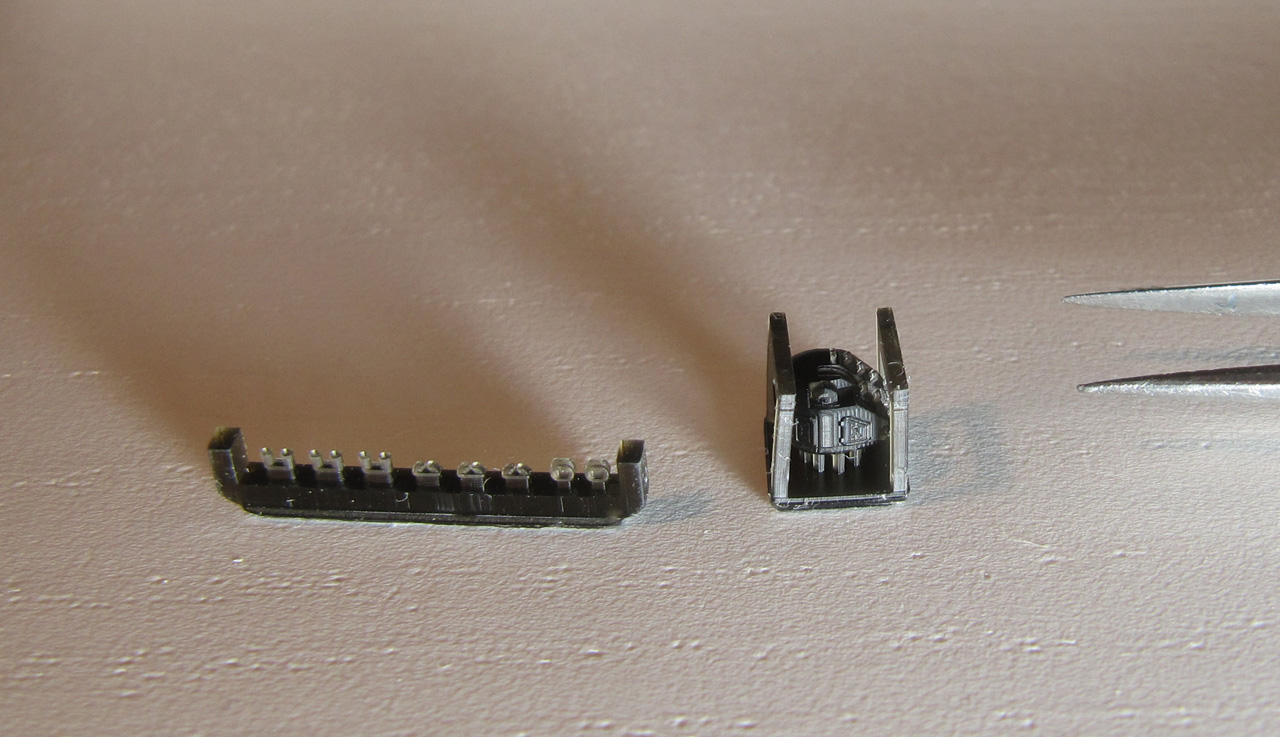

Die meisten anderen Kleinteile sind gedruckt. Die Qualität wirkt hier sehr gut, lediglich am 7,62-cm-Türm und dem Radarradom, das oben auf den Mast gehört, wirkt es so, als würde man hier Stufen sehen. Die Frage ist, ob man diese nach dem Grundieren und Bemalen noch sieht (das ist etwas schwer zu sehen, da das Material leicht transparent ist).


Die restlichen Teile sind aus einem etwas anderen Resin. Hierbei handelt es sich um zwei Antennen auf der Brücke sowie einer Plattform, die vorne am Mast angebracht werden soll (in der Anleitung ist es so dargestellt, als wäre diese Plattform an den Mast angegossen).


Für das 7,62-cm-Geschütz findet sich ein gedrehtes Messingteil, das sehr gut gemacht ist. Die Rücklaufbremse und Teile der Wasserkühlung (?), die über und unter dem Rohr angebracht sind, sind im Bausatz allerdings nicht dargestellt.

Die Fotoätzteile

Die Fotoätzteilplatine ist sehr umfangreich. Sie umfasst u.a. bereits abgelängte Reling, diverse Mastplattformen und andere Teile der Masten, Gestelle für die Rettungsinseln, Teile für die Beiboote, den Kalibr-Senkrechtstarter und die MG, Treppen, Türen, Fallreep sowie die Masten mit den Navigationslampen an Heck und Bug. Letztere wirken zweidimensional vielleicht nicht so gut, dürften aber auch nur nahe des Hafens aufgestellt sein.

Die Abziehbilder

Die Abziehbilder umfassen die taktischen Nummern, Namensschilder, Flaggen sowie die Sterne, die sich auf beiden Seiten des Bugs finden. Der Druck ist etwas pixelig - was ich aber nur mit einer Makroaufnahme gesehen habe.

Tiefgangsmarkierungen liegen leider nicht bei. Auch wären weiße Streifen für die Darstellung der Zierstreifen über der Wasserlinie und zwischen dem grauen und schwarzen Teil des Rumpfs praktisch gewesen.

Die Anleitung

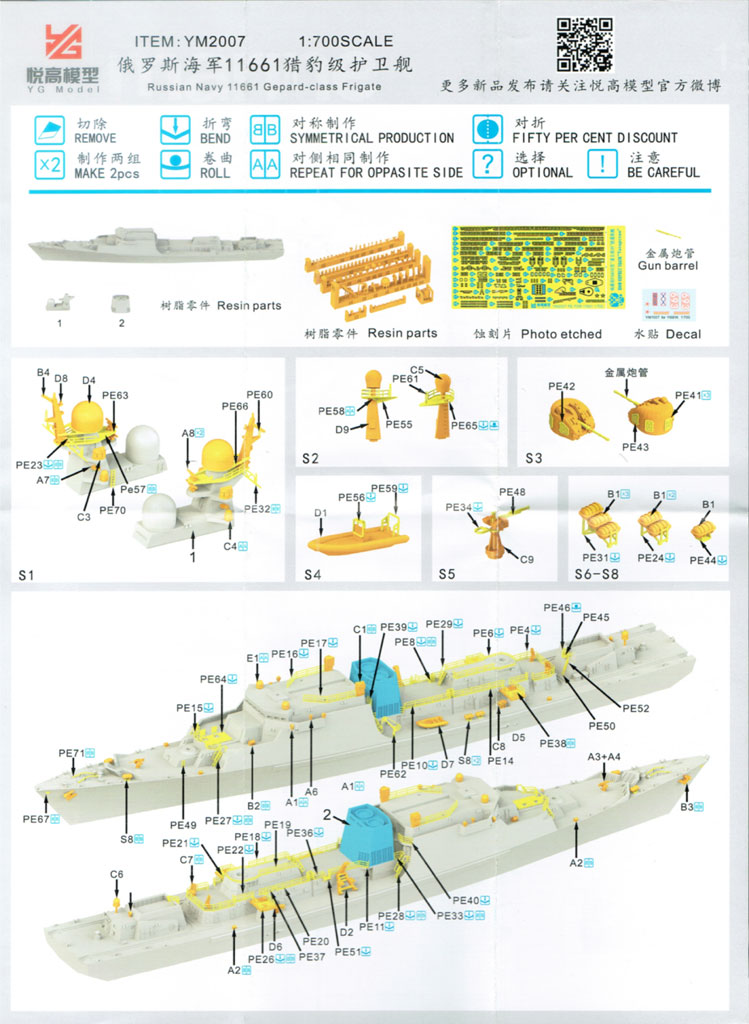

Die Anleitung ist sehr übersichtlich. Es gibt eine Übersicht über die Teile sowie verschiedene perspektivische Ansichten, auf denen die Positionen der Teile farbig markiert und nummeriert sind. Hier dürfte der Zusammenbau relativ einfach sein (wenn nicht noch weitere Teile außer der Plattform vorne am Mast von der Anleitung abweichend produziert wurden).


Es gibt auch eine Bemalanleitung, die sich eventuell auf Gunze Mr. Hobby bezieht - es gibt zwar Codes, aber keinen Hinweis auf den Hersteller. Die Fotos der Dagestan, die man relativ leicht findet, wurden alle bei einer Parade 2012 aufgenommen. Damals war sie in einem relativ dunklen Grau gestrichen.

Quellen

Fazit

Der Bausatz der russischen Fregatte Dagestan von YG Model ist sehr detailliert. Positiv ist die Mischung aus verschiedenen Materialien hervorzuheben, die überwiegend jeweils so gewählt wurden, dass sie für die Darstellung des jeweiligen Teils optimal sind. Es gibt ein paar Kleinigkeiten, bei denen sich erst beim Bau zeigen wird, ob sie problematisch oder unproblematisch sind. Abgesehen von dem relativ hohen Preis ist der Bausatz

sehr empfehlenswert


Lars
