Dodo Models: russische Korvette Odinzowo der Karakurt-Klasse (1/700)


Modell: Russian Navy Karakurt-Class Corvette (Project 22800) 584 Odintsovo
Hersteller: Dodo Models
Maßstab: 1/700
Material: Resin (Guss, 3D Druck), Fotoätzteile, Messingrohr, Abziehbilder
Art.Nr.: 70022
Preis: 35,8 € (bei NNT Modell + Buch)

Das Original

Die russische Korvette Odinzowo (Одинцово, Odintsovo) gehört zum Projekt 22800, auch Karakurt-Klasse genannt. Diese Klasse, klassifiziert als kleines Raketenschiff (MRK), ist Teil des Erneuerungsprogramms der russischen Marine. Sie ergänzen die Korvetten des Projekts 21631 (Buyan-M) für die Verteidigung des Küstenvorfelds und sollen im Vergleich zu den Korvetten des Projekts 21631, die auch für den Einsatz im flachen Meeren und Flüssen gedacht sind, seetüchtiger sein. Sie sind dazu ein billiger Ersatz für die Fregatten des Projekts 11356R (Admiral Grigorowitsch-Klasse), deren Bau sich wegen fehlender Lieferung der Turbinen aus der Ukraine verzögert. Es sind 18 Korvetten geplant.

Die Karakurt-Klasse ist primär zur Bekämpfung von Schiffen und Landziele ausgelegt und hat hierfür einen Senkrechtstarter hinter dem Mast. Die Flugabwehr beschränkt sich auf ein Nahbereichsabwehrsystem, wobei die ersten beiden Schiffe Mytischtsch und Sowjetsk mit zwei AK-630-Geschützen ausgerüstet sind, während die anderen Schiffe das Panzir-System erhalten, das sowohl über Geschütze als auch Raketen verfügt. Es sind keine U-Jagd-Waffen vorhanden.

Von den 18 geplanten Schiffen sind sechs für die Baltische Flotte, sechs für die Schwarzmeerflotte und sechs für die Pazifikflotte gedacht. Aktuell sind drei Schiffe im Dienst der Baltischen Flotte.

Odinzowo ist 67,0 m lang, 11,0 m breit und verdrängt 870 t. Der Antrieb erfolgt mit drei Dieselmotoren, die zusammen 24.000 PS leisten, womit 30 kn erreicht werden. Die Besatzung besteht aus 39 Seeleuten.

Bewaffnung
1 x 7,62 cm AK-176MA-Geschütz
2 x 1,27 cm Kort-Maschinengewehre
8fach Senkrechtstarter für Oniks-Anti-Schiffsraketen und Kalibr-Marschflugkörper
1 Panzir-M-Nahbereichsabwehrsystem mit acht Flugabwehrraketen und zwei 3 cm-Kanonen

Odinzowo sollte ursprünglich Schkwal heißen und wurde 2016-20 von der Pella-Werft in Otradnoje bei St. Petersburg gebaut. Sie gehört zur der Abteilung kleiner Raketenschiffe der 36. Brigade Raketenboote, die in Baltijsk stationiert ist.

Der Bausatz

Dodo Models hat bisher zwei Bausätze der Karakurt-Klasse im Maßstab 1/700 herausgebracht: Mytischtschi (Mytishchi), Bausatz 70017) und jetzt Odinzowo (Odintsovo, Bausatz 70022). Der Unterschied liegt in der Nahbereichsbewaffnung: der Bausatz der Mytischtschi stellt die ersten beiden Schiffe mit zwei AK-630 dar, während Odinzowo die folgenden Schiffe mit dem Panzir-System wiedergibt.

Der Bausatz der Odinzowo ermöglicht den Bau eines Wasserlinienmodells. Für den Bau eines Vollrumpfmodells müsste man sich den Unterwasserrumpf bei Shapeways drucken lassen. Der Überwasserumpf ist als Resinteil gegossen. Der Aufbautenblock und viele Details sind schon angegossen. Diese Teile wirken sehr vorbildgetreu und sind sehr detailliert. Auch die Gussqualität ist sehr gut. Lediglich an der Wasserlinie könnte etwas Nacharbeit anfallen.


Die meisten Kleinteile sind als Resinteile gedruckt. Diese sind in stabilen Rahmen in einer kleinen Plastikschachtel sicher untergebracht und am Boden befestigt. Die Teile lassen sich nicht leicht vom Boden lösen, nach dem mir einer der Rahmenteile abgebrochen war, lies ich sie für das Fotografieren in der Schachtel. Hier findet man u.a. einen Teil des Masts, den 7,62-cm-Turm, das Panzir-Nahbereichsabwehrsystem, Beiboot, Feuerleitradar, diverse andere Antennen, Anker und Rettungsinseln. Als Bonus liegen zwei russische Jagdpanzer des Typs 9P157-2 Chrisantema-S bei, Varianten des BMP-3. Diese Teile sind auch sehr gut detailliert und die Druckqualität ist hervorragend. Es ist allerdings Vorsicht beim Abtrennen der Teile geboten, da sie teilweise relativ eng zusammen gedruckt sind und dann leicht auch die Nachbarteile vom Rahmen abbrechen.


Für das 7,62-cm-Geschütz ist noch ein gedrehtes Messingrohr enthalten:

Die Fotoätzteile

Es liegen drei Platinen mit Fotoätzteilen bei, auf denen man u.a. bereits abgelängte Reling, Niedergänge, Maschinengewehre, Leitern, Halterung für die Rettungsinseln, Signalscheinwerfer, Halterung für Kabeltrommeln, Leitern, Details für das Beiboot sowie diesen Lager, Details für das 7,62-cm-Geschütz und den Mast, Ankerketten...


Für die Vollrumpfversion findet man hier auch Schraubenwellen, die Schrauben selbst und Ruder. Die Schraubenwellen sind so natürlich flach und können eventuell aus Metallstäben besser dargestellt werden.

Die Abziehbilder

Abziehbilder liegen für zwei Schiffe der Karakurt-Klasse bei: Odinzowo (584, ex Schkwal) sowie Burja (578, Буря). Letztere soll im Dezember 2021 in Dienst gestellt werden. Die Abziehbilder umfassen die Kennnummern, Namensschilder, Flaggen und Ahminge.


Für Odinzowo (Одинцово) liegen auch Namensschilder des ursprünglichen Namens Schkwal (Шквал) bei.

Die Anleitung

Die Anleitung enthält eine Seitenansicht und Aufsicht, auf der auch die Positionen der Abziehbilder markiert sind. Dazu findet man ein Schema mit den Nummern der gedruckten Teile, Farbangaben für Gunze Mr. Color und Angaben der baubaren Schiffe. Bei letzteren gibt es die Angabe, dass der ursprüngliche Name der Odinzowo Shtorm gewesen wäre. Laut Wikipedia soll das aber der ursprüngliche Name der Koselsk gewesen sein, die 2022 in Dienst gestellt werden soll. Der Name der Burja wird in der englischen Übersetzung "Storm" (Sturm) angegeben.

Die eigentliche Bauanleitung besteht aus einer Reihe von perspektivischen Ansichten, die den Zusammenbau einiger Teile sowie die Positionen der anderen Kleinteile zeigen. In Kombination mit der Seitenansicht und Aufsicht sollte der Zusammenbau keine größeren Probleme verursachen.

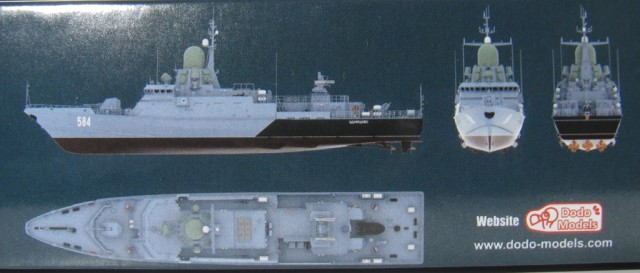

Auf der Seite der Packung findet man noch eine farbige Darstellung der Odinzowo. Dies unterscheidet sich aber leicht von den Fotos, so ist der Heckspiegel beim Original grau und nicht schwarz und viele der Antennen sind in der gleichen Farbe wie der Rumpf und die Decks gestrichen. Ausnahme sind zwei (ECM?)-Antennen seitlich am Aufbau, die in einem helleren Grau gestrichen sind, sowie die beiden Radome oben auf dem Mast, die wie die Rettungsinseln weiß gestrichen sind. Schwarz sind der hintere Teil der Rumpfseiten sowie der Bereich um den Anker.

Quellen

Fazit

Der neue Bausatz der Odinzowo von Dodo Models stellt den Bauzustand der Karakurt-Klasse ab dem dritten Schiff da und vervollständigt das Angebot an modernen russischen Schiffen. Der Bausatz zeichnet sich durch sehr gute Detaillierung und Vollständigkeit aus. Die Kombination aus gegossenen und gedruckten Resinteilen, gedrehten Messingteilen, Fotoätzteilen und Abziehbildern sollten den Bau eines sehr detaillierten Modells ermöglichen. Der Bausatz ist

sehr empfehlenswert


Lars

Wir danken Dodo Models für das Bausatzmuster
