Niederländische Lenkwaffenfregatte De Ruyter

De Ruyter

Die Zr.Ms. De Ruyter ist eine niederländische Lenkwaffenfregatte der De Zeven Provinciën-Klasse, die auch als LCF-Klasse bezeichnet wird (Luchtverdedigings- en commandofregat, also Flugabwehr- und Kommandofregatte). Der Ursprung dieser Klasse liegt im NFR-90-Programm (NATO Frigate Replacement for 90s). Mit diesem Programm versuchten die britische, deutsche, französische, italienische, kanadische, niederländische, spanische und US-amerikanische Marine Ende der 1970er gemeinsam eine Fregatte zu entwerfen. Dieses Programm scheiterte 1989 an unterschiedlichen Entwurfsvorstellungen und überraschenderweise insbesondere daran, dass jeweils die eigene Industrie gefördert werden sollte. Die deutsche, niederländische und spanische Marine schlossen sich daraufhin zur Trilateral Frigate Cooperation zusammen. Ihr Ziel war die Entwicklung von Flugabwehrfregatten als Ersatz für die Lütjens-, Tromp- bzw. Baleares-Klasse.

Diese Zusammenarbeit war sehr lose, d. h. die daraus resultierenden Klassen mit den Typschiffen Sachsen (F124), De Zeven Provinciën (LCF) und Álvaro de Bazán (F100) weisen sehr deutliche Unterschiede auf. Am ähnlichsten fällt noch die Bewaffnung aus, die wahrscheinlich aus Kostengründen gemeinsam bestellt wurde: SM-2- und ESSM-Flugabwehrraketen sowie Harpoon-Anti-Schiffsraketen. Dagegen wählten die drei Marinen für das Bordgeschütz jeweils ein unterschiedliches Modell. Auch für die Nahbereichsabwehr gab es unterschiedliche Lösungen: Die niederländischen Fregatten verfügen über Goalkeeper-Geschütze und ESSM-Raketen, während die deutschen neben ESSM RAM-Raketen einsetzen können und die spanischen Schiffe nur über das ESSM-System verfügen. Für die U-Jagd stehen auf allen drei Klassen Bordhubschrauber und Torpedorohre zur Verfügung. Die niederländischen Schiffe haben, wie die spanischen, einen Hangar für einen Hubschrauber, die deutschen dagegen für zwei.

Während die spanischen Schiffe mit dem SPY-1-Radar als Teil des AEGIS-Systems ausgerüstet sind, wurden die De Zeven Provinciën- und die Sachsen-Klasse mit den europäischen APAR- und SMART- L-Radarsystemen ausgestattet. APAR ist ein fest montierter aktiv phasengesteuerter Radar (Active Phased Array Radar), der präzise genug ist, um sowohl als Such- als auch als Feuerleitradar für die Flugabwehrraketen dienen zu können. Da dafür kurzwellige Radarstrahlung (X-Band) notwendig ist, ist die Reichweite begrenzt, weshalb als Suchradar zusätzlich SMART-L vorhanden ist. Dies ist ein drehender aktiv phasengesteuerter Radar, er arbeitet allerdings auf dem längerwelligen L-Band. Der Vorteil von APAR/SMART-L gegenüber dem SPY-1-Radar (ein passiv phasengesteuerter Radar) in Kombination mit SPG-62-Feuerleitradar dürfte in einer größeren Präzision und Reichweite sowie höherer Flexibilität und geringerer Störanfälligkeit liegen.

Die De Ruyter ist 144,2 m lang, 18,8 m breit und verdrängt 6050 t. Der Antrieb erfolgt über zwei Diesel und zwei Gasturbinen, die bei Höchstfahrt zugeschaltet werden. Gemeinsam leisten sie 60 800 PS, womit 30 kn erreicht werden. Die Besatzung setzt sich aus 169 Personen plus zehn für den Hubschrauber (Besatzung, Mechaniker) zusammen. Unterbringungsmöglichkeiten sind für 207 Personen vorhanden, so dass auch ein Geschwaderstab aus 18 Personen Platz finden kann.

Bewaffnung
1 x 12,7 cm L/54 OTO Melara Compact
1 x 3 cm Goalkeeper-Nahbereichsabwehrgeschütze (ein siebenrohriger Gatling, Platz für einen weiteren vorhanden)
4 x 1,27 cm Browning M2-MG
2 Vierfach-Harpoon-Anti-Schiffsraketen-Starter
1 40fach Mk 41 VLS-Starter (für SM-2- und ESSM-Flugabwehrraketen, je 32 vorhanden, 4 ESSM passen in einen Starter)
4 x 32,4 cm-Torpedorohre (fest eingebaute Zwillingsrohre für Mk 46-Torpedos)
1 NH90 NFH-Bordhubschrauber (früher Westland Lynx)

Die De Ruyter (F804) ist das achte Schiff dieses Namens und wurde 2000-04 bei Royal Schelde in Vlissingen gebaut. Sie war 2007 Teil der UNIFIL vor der Küste Libanons und jagte wiederholt im Indischen Ozean Piraten.

Im Maßstab 1/350 gab es einen Bausatz der De Zeven Provinciën (LCF)-Klasse von Artitec (siehe auch MW Models/Naval Models). Im Maßstab 1/700 gibt es einen neuen Bausatz von Dodo Models.

Hier Fotos der De Ruyter, die 2012 in Lissabon aufgenommen wurden:

De-ruyter01
De-ruyter02

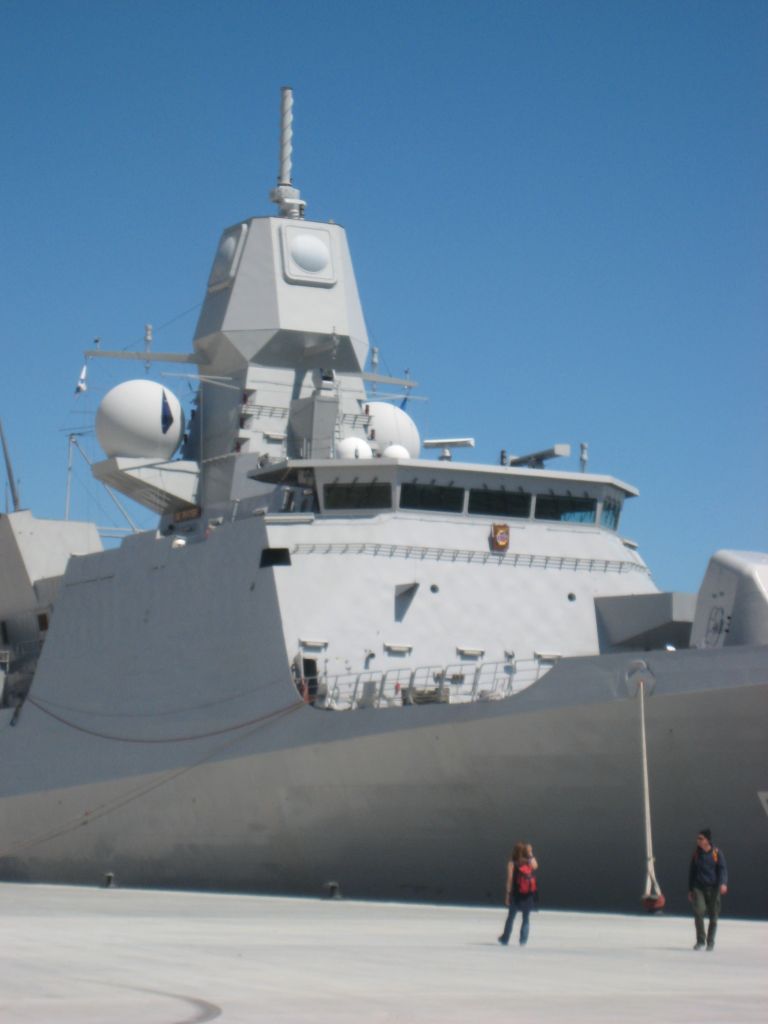

De-ruyter03
De-ruyter04
De-ruyter05
De-ruyter06
De-ruyter07
De-ruyter08
De-ruyter09
De-ruyter10

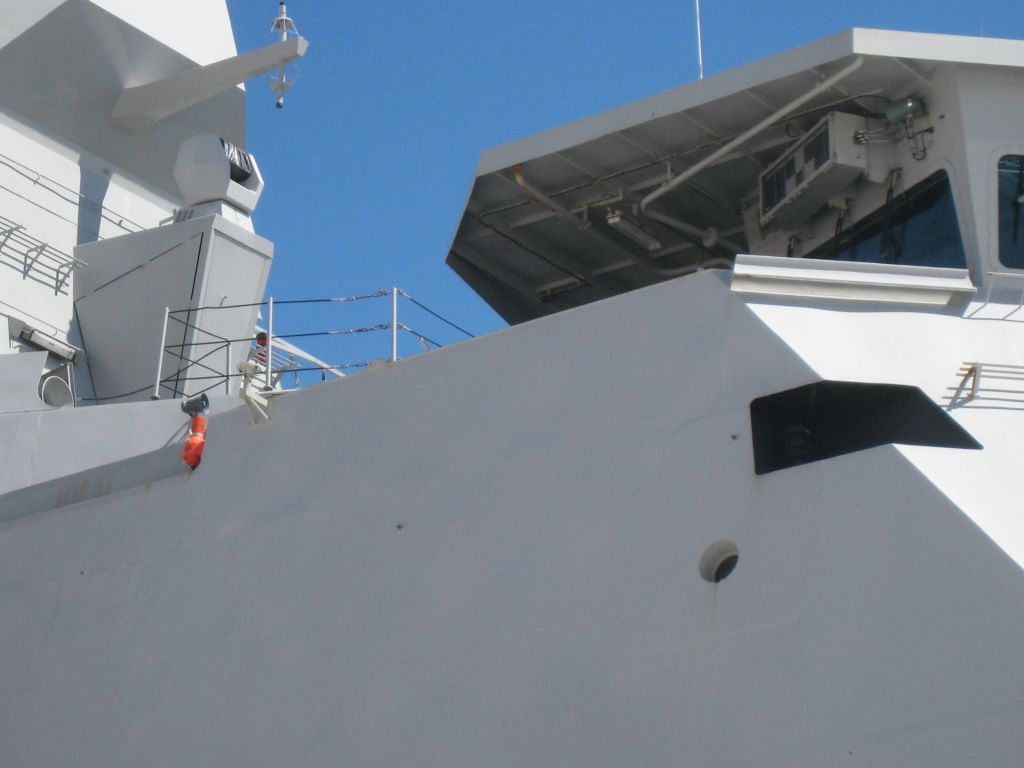

De-ruyter11
De-ruyter12
De-ruyter13
De-ruyter14
De-ruyter15
De-ruyter16
De-ruyter17
De-ruyter18
De-ruyter19
De-ruyter20
De-ruyter21
De-ruyter22
De-ruyter23
De-ruyter24
De-ruyter25
De-ruyter26
De-ruyter27

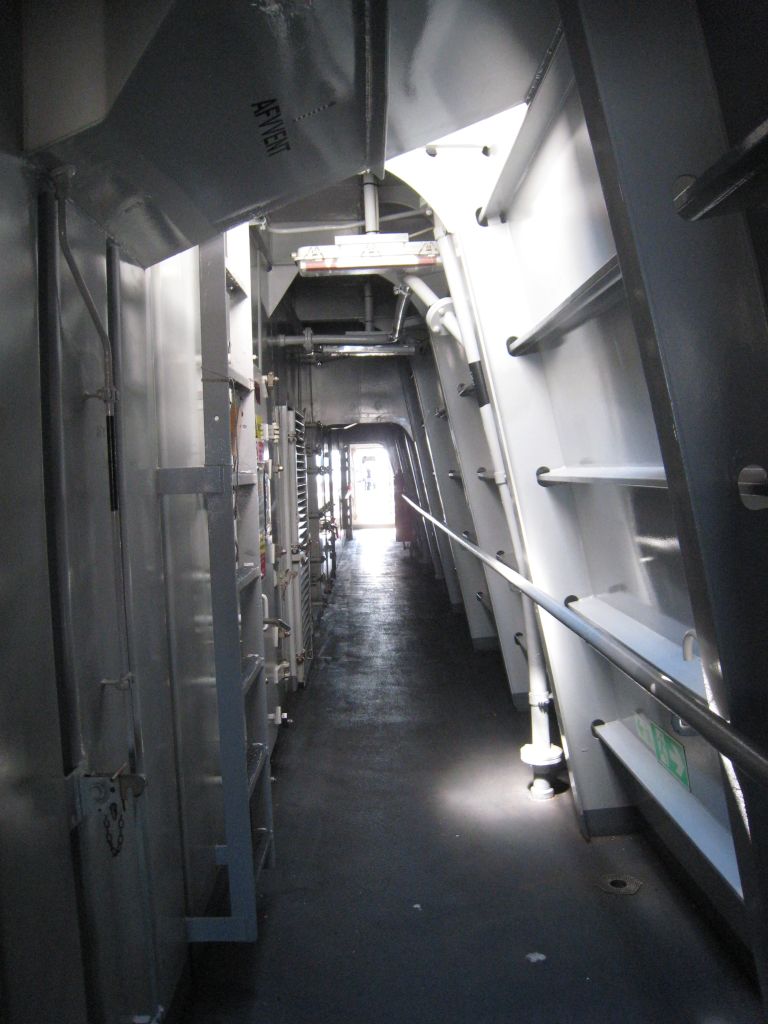

De-ruyter28

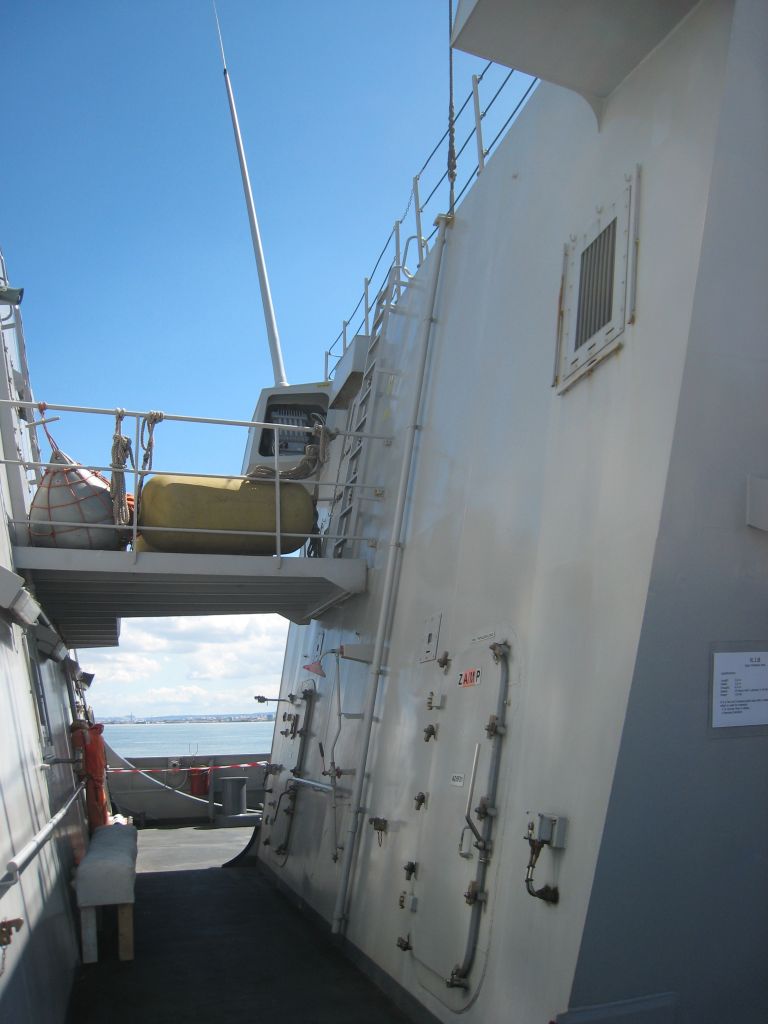

De-ruyter29
De-ruyter30
De-ruyter31
De-ruyter32
De-ruyter33
De-ruyter34
De-ruyter35
De-ruyter36
De-ruyter37
De-ruyter38
De-ruyter39
De-ruyter40
De-ruyter41
De-ruyter42
De-ruyter43
De-ruyter44
De-ruyter45
De-ruyter46
De-ruyter47
De-ruyter48
De-ruyter49
De-ruyter50
De-ruyter51
De-ruyter52
De-ruyter53
De-ruyter54
De-ruyter55
De-ruyter56
De-ruyter57
De-ruyter58
De-ruyter59
De-ruyter60
De-ruyter61
De-ruyter62
De-ruyter63

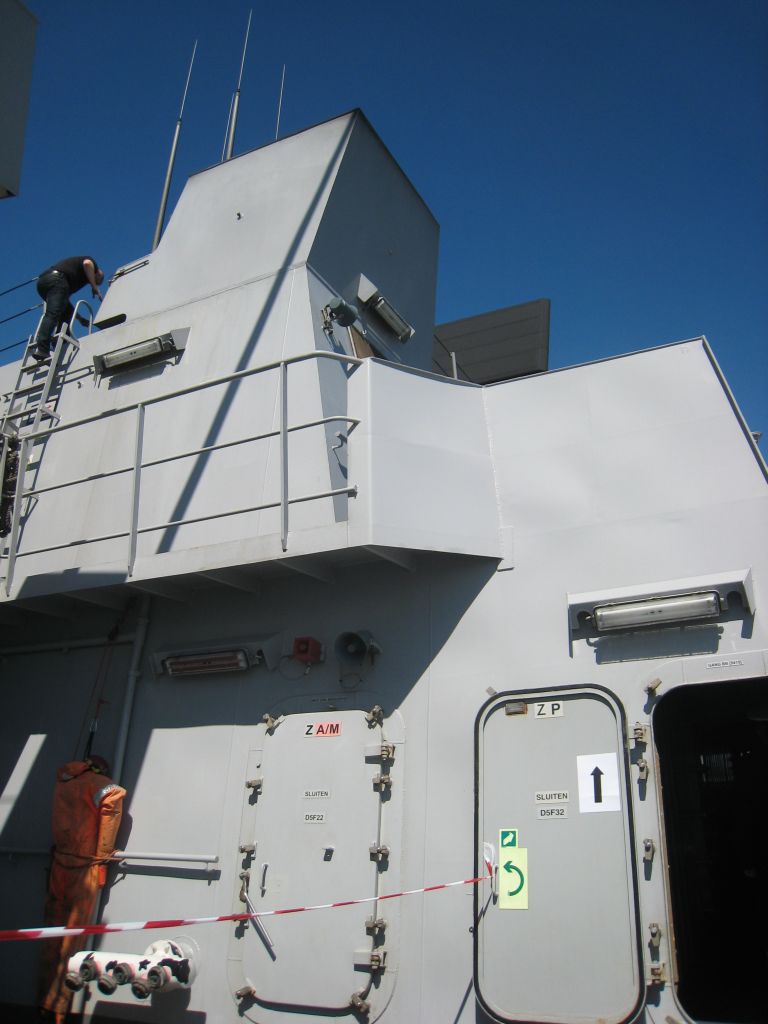

De-ruyter64
De-ruyter65
De-ruyter66
De-ruyter67
De-ruyter68
De-ruyter69
De-ruyter70
De-ruyter71
De-ruyter72
De-ruyter73
De-ruyter74



Quellen

Siehe auch die Fotos der Schwesterschiffe Tromp und Evertsen.

Rui Matos (Fotos), Lars (Text)
